Imagemap

Mit dieser Funktion werden spezielle, z.B. klickbare Bereiche in Bildern definiert.

Legen Sie das gewünschte Bild im Silva auf gleicher Hierarchiestufe wie das anzeigende Dokument z.B. unter dem Namen imagemap.gif ab.

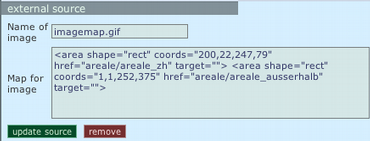

Erstellen Sie im anzeigenden Dokument eine External Source namens „imagemap“. Wählen Sie in „Name of the image“ den Namen des oben angelegten Bildes.

In „map for the image“ erstellen Sie Bereichsdefinitionen, deren Angaben Sie einem Grafikprogramm entnehmen können (Photoshop, GraphikConverter, siehe Fenster Koordinaten einblenden). Die Bereichsdefinition kann z.B. so aussehen:

Im Bild rechts sehen Sie die ungefähre Fläche dieser Koordinaten:

<area shape="rect" coords="200,22,247,79"
href="areale/areale_zh" target="">
<area shape="rect" coords="1,1,252,375"
href="areale/areale_ausserhalb" target="">

Mit einer zusätzlichen title-Angabe können Schilder erstellt werden, siehe Bsp. rechts, welche beim Drüberfahren mit der Maus erscheinen. Hier wurde für den Pfad übrigens eine vollständige URL gewählt.

<area shape="rect" coords="200,22,247,79"
href="http://www.zuerich.ch/"
title="Areale in Zürich" target="">

Wählen Sie jetzt die Schaltfläche „update source“.

Fährt die Maus nun über im Bild definierte Bereiche, so erscheint der Pfad in Ihrer Statuszeile, siehe Beispiel unten:

(URLs in Links teilweise nicht existierend)
